网络技术与应用 第一次实验报告

实验一

第1节 实验内容说明

学习虚拟仿真软件的基本使用方法。

第2节 实验准备

在CISCO网站报名packet tracer课程，注册学生账号，下载packet tracer，安装

第3节 实验步骤

可以在拓扑图中添加部件

添加连接

运行仿真实验

实验二

第1节 实验内容说明

在仿真环境下进行==单集线器共享式==以太网组网，测试网络的连通性。

第2节 实验准备

说明：本节要包含自己要搭建的拓扑图以及拓扑图中各设备的IP与端口分配情况， 或者包含其他的实验前准备事项，如果没有可以省略本节。

第3节 实验步骤

• 添加组件

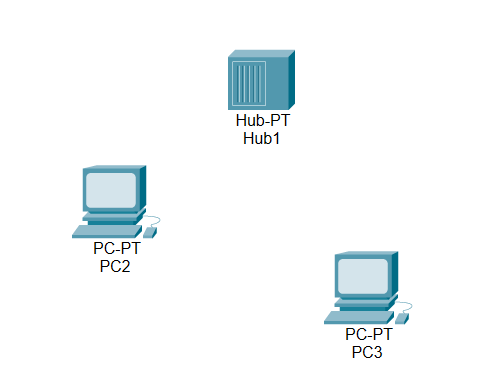

  • 添加集线器（Hub）和终端（end devices）

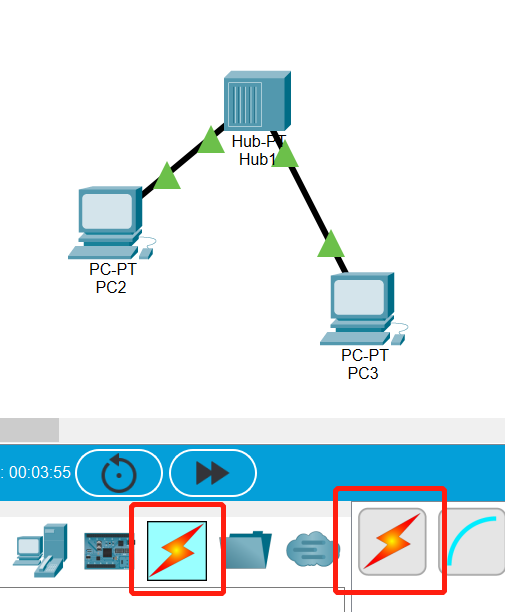

  • 连线

    • 本次实验使用自动连接，软件自动分配端口和选择合适种类的线，如图可知，软件选择的是直连线（适用于终端和集线器连接）


      • 由线上绿色的三角形可知该图可以成功连通

• 配置终端ip

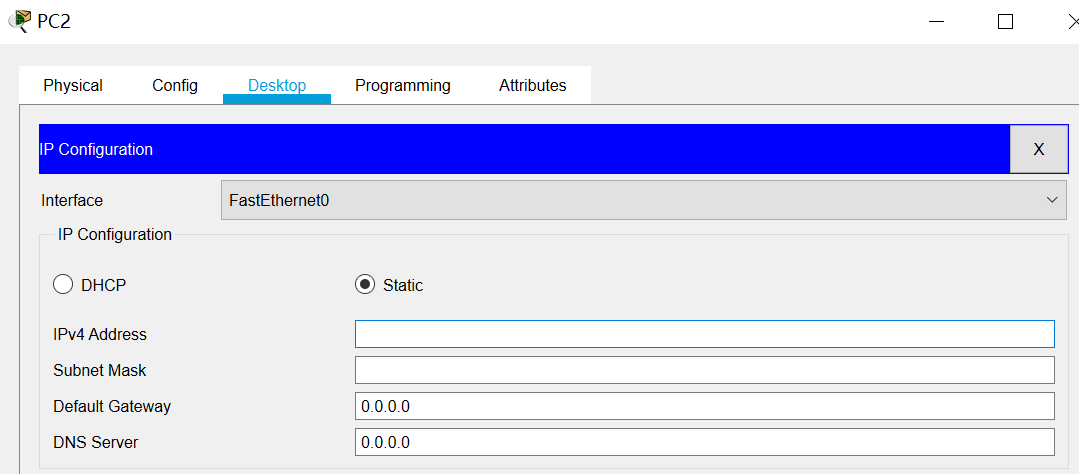

  • 单击终端，选择Desktop->IP Configuration



  • 在IPv4 Address中填写IP地址，要求在==192.168.0.1到192.168.0.255==之间，点击Subnet Mask，自动生成子网掩码



  • 点击右上角的退出配置

  • 用相同的方法配置另一个终端的IP地址，注意==IP地址不可以相同==，配置为192.168.0.2

• 检测连通性

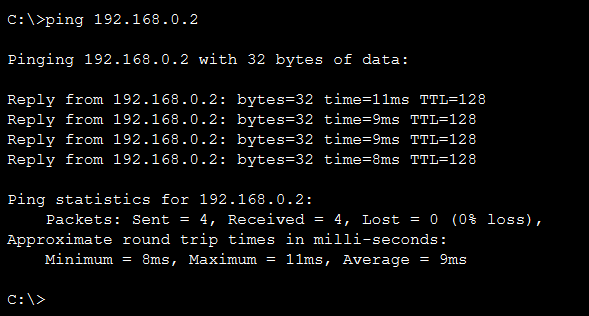

  • 单击其中的一个终端，选择Desktop->Command Prompt，输入ping 192.168.0.x(另一台pc的ip地址)



    可以ping通

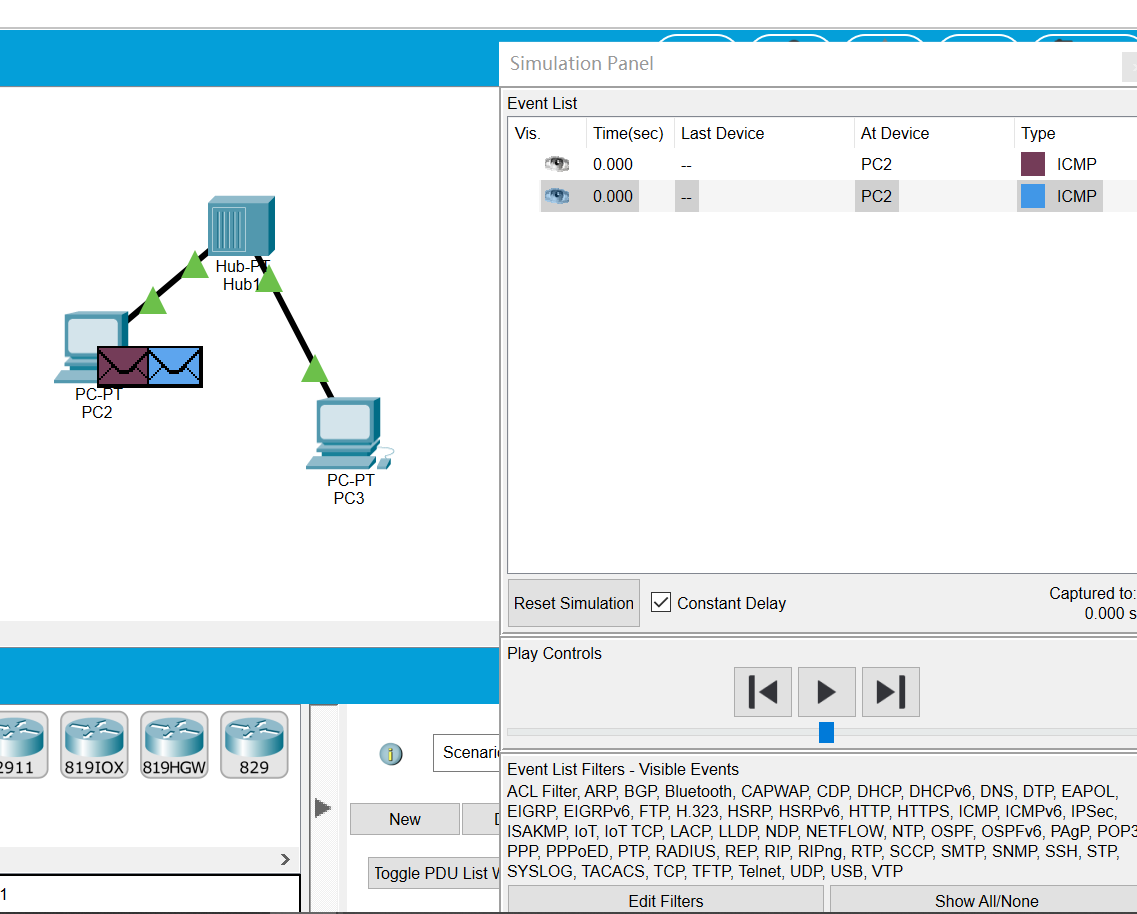

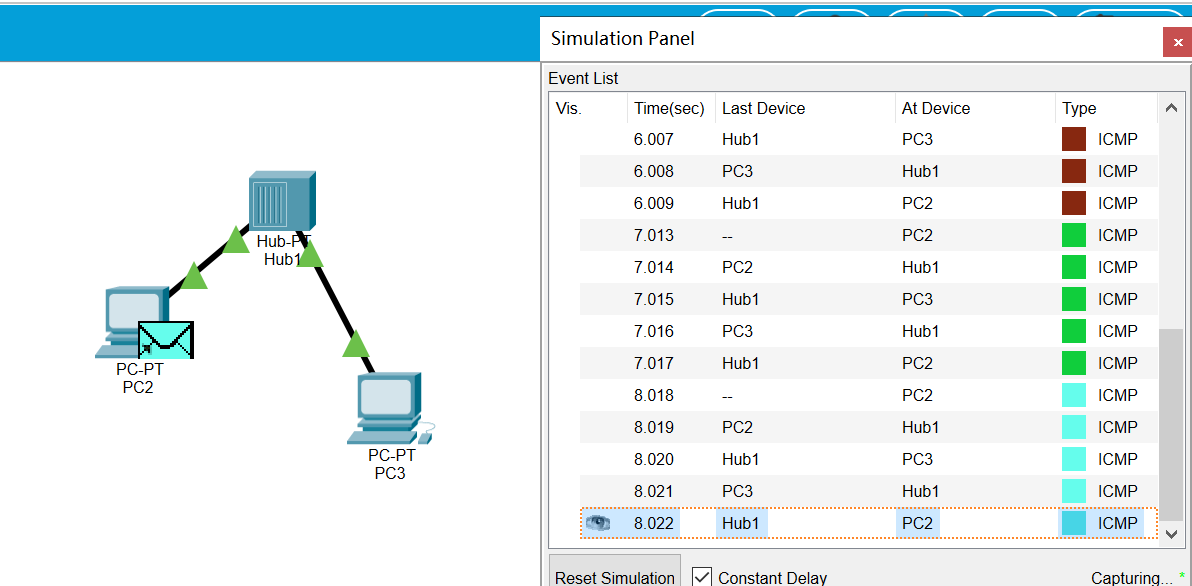

  • 点击右下角的simulation进入仿真，在终端输入ping 192.168.0.2



  • 点击play controls中的play，可以看到信息的传递过程



第4节 实验结果

1. 可以通过集线器连接至其它中终端

2. 消息传递仿真模拟，经过观察发现，消息在两个终端之间来回传送



实验三

第1节 实验内容说明

在仿真环境下进行==多集线器共享式==以太网组网，测试网络的连通性，并在仿真环境的“模拟”方式中观察数据包的传递过程，进行分析。

第2节 实验准备

Packet Tracer

第3节 实验步骤

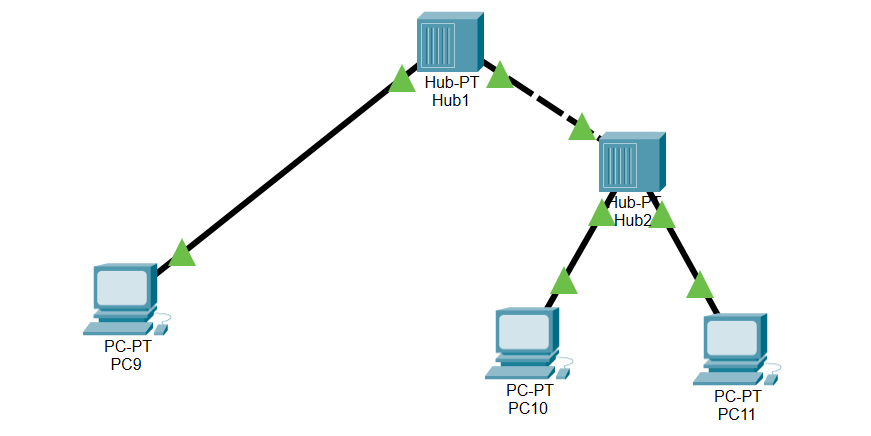

• 画出网络拓扑图

  • 注意，终端和集线器连接使用的是直通线，而集线器之间连接使用的是交叉线



  • 用与实验二中相同的方法配置端口

  • 在PC9的终端命令行中尝试连接PC10

    • 使用ping命令
    • 仿真

第4节 实验结果

• 能够ping通



• 仿真结果

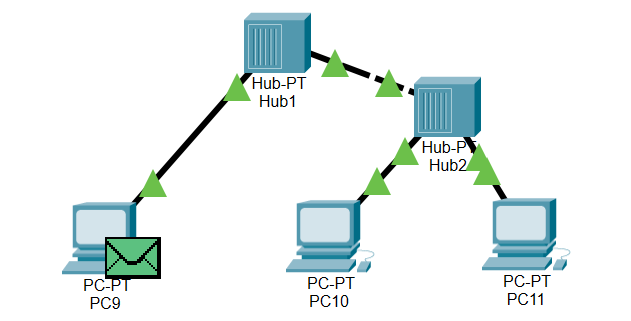

  1. PC9发送数据至Hub1

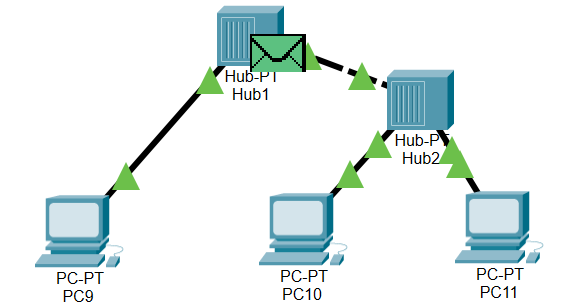

  2. 消息经过Hub1流向Hub2

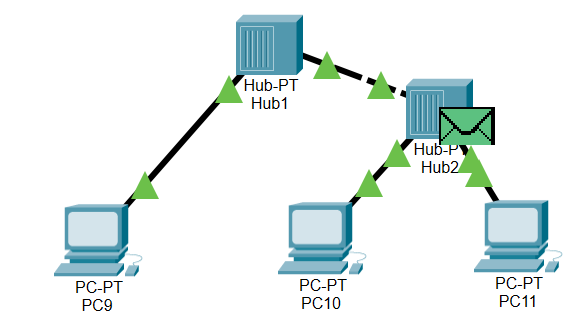

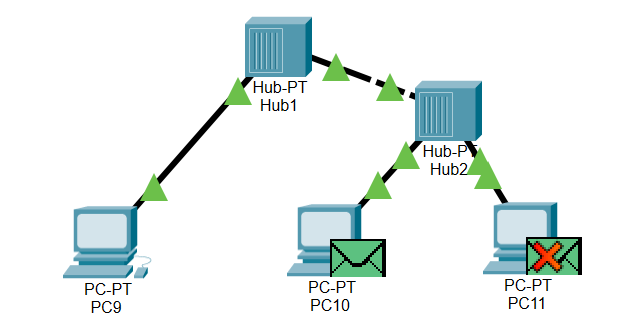

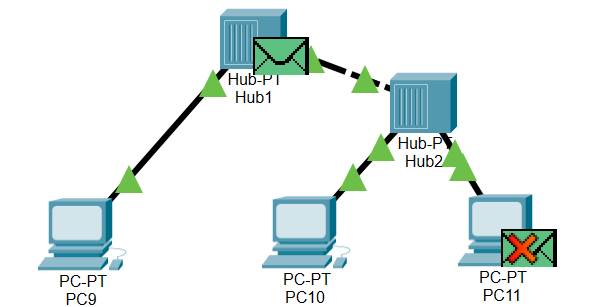

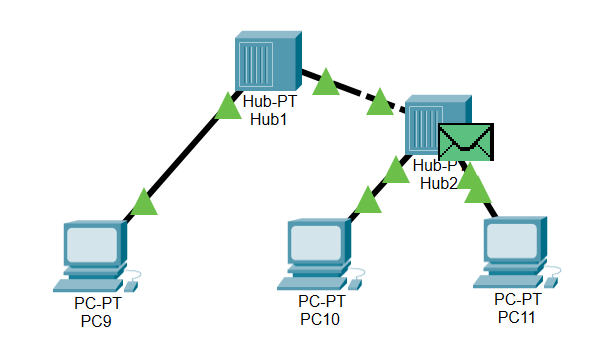

  3. 信息经过Hub2流向PC10和PC11，其中PC11与数据报中的目的地址并不匹配

  4. PC10将反应消息发给Hub2

  5. 消息从Hub2流向另外连接至Hub2的集线器和终端

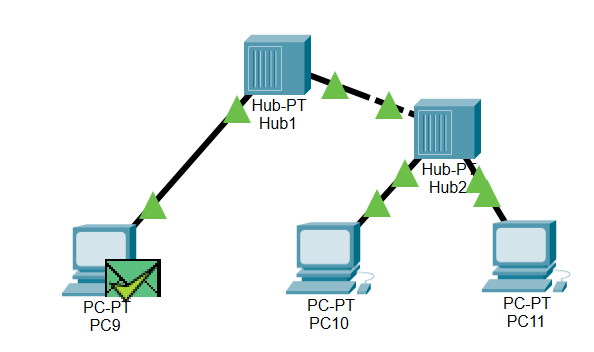

  6. 通过Hub1消息发至PC9，连接成功

实验四

第1节 实验内容说明

在仿真环境下进行==交换式==以太网组网，并测试连通性

第2节 实验准备

Packet Tracer软件

第3节 实验步骤

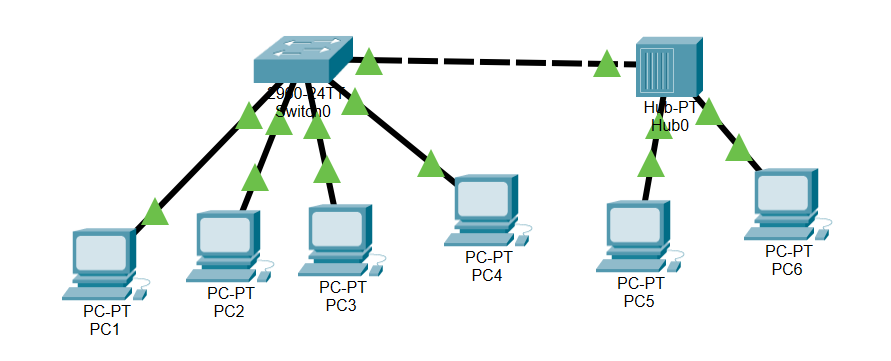

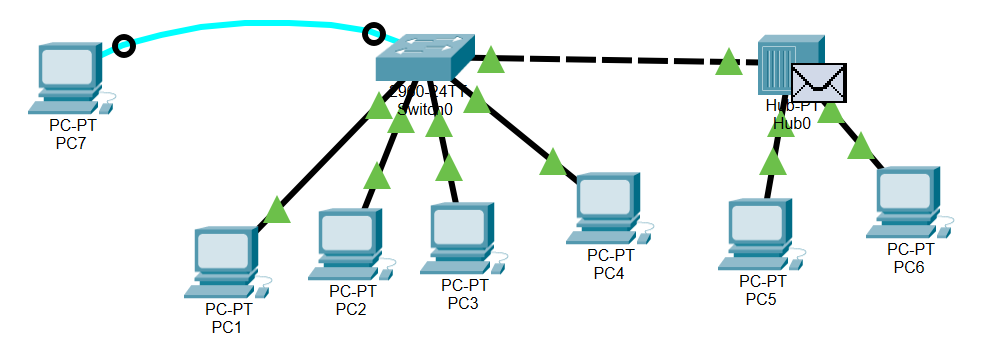

• 画出网络拓扑图



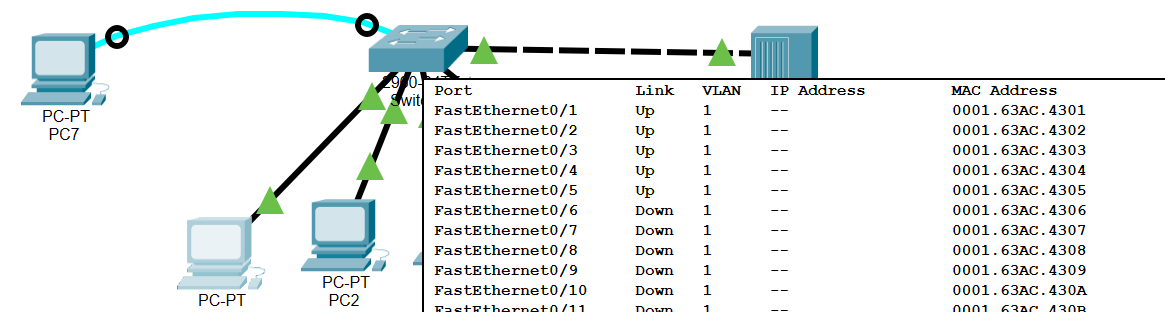

  • 使用自动连接，自动按顺序选择交换机的顺序，途中可以看到端口1-5已经开启



• 为PC1-PC6分配IP地址192.168.0.1-192.168.0.2

• 配置交换机

  • 利用终端控制台进行配置

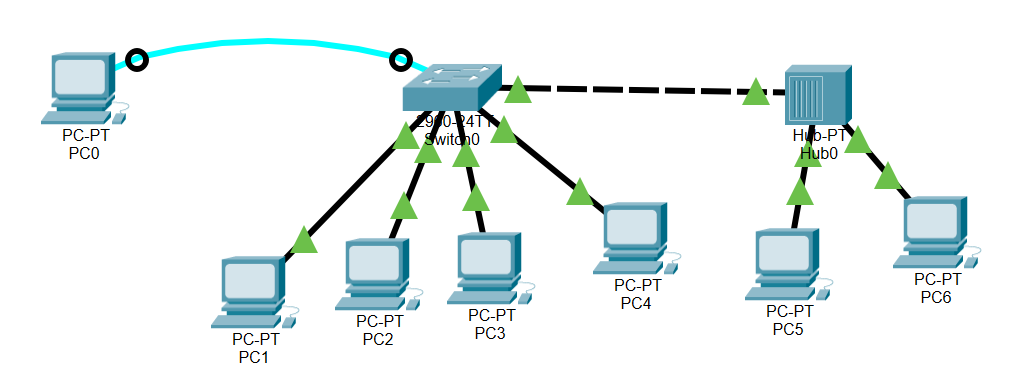

    • 添加交换机的控制终端，用PC0的RS232端口连接至Switch0的console端口

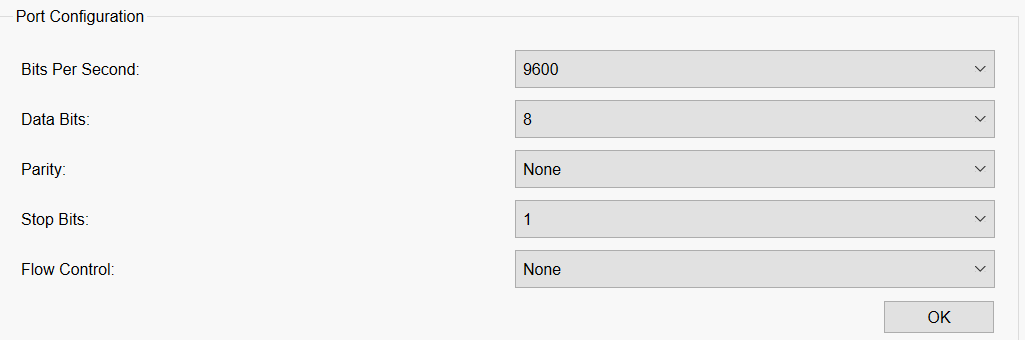

    • 点击PC0->Desktop->Terminal，设置为9600波特、8个数据位、1个停止位



    • 可以使用命令show mac-address-table，config terminal配置计算机

      vlan database ## 进入交换机的VLAN数据库维护模式 Vlan 2 name VLAN2 ## 建立编号位2，名字位VLAN2的VLAN exit ## 退出VLAN数据库维护模式 config terminal ## 进入配置中终端模式 interface Fa0/1 ## 通知交换机配置端口号1 switchport mode access switchport access vlan 2 #把交换机端口1分配给VLAN2 show vlan

• 利用设备配置界面进行配置

  • 添加虚拟网络

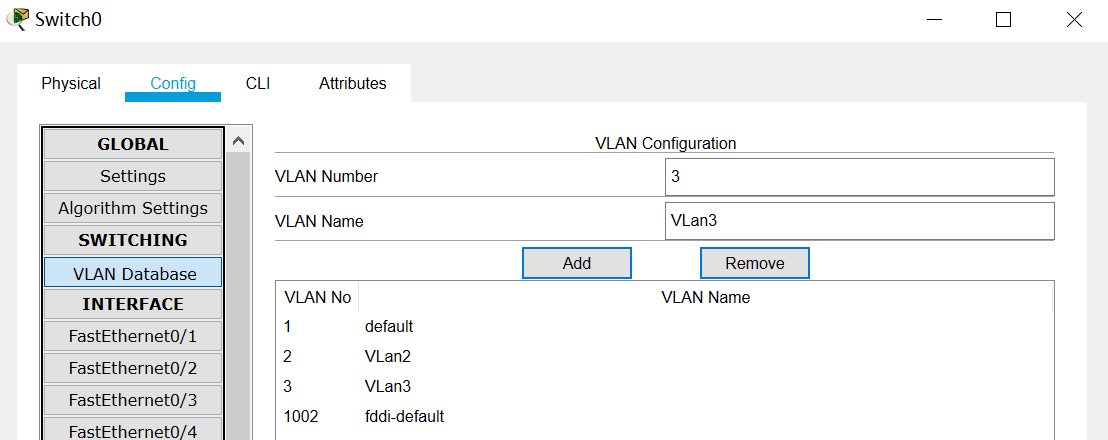

    • 单击交换机->config，添加VLAN2和VLAN3

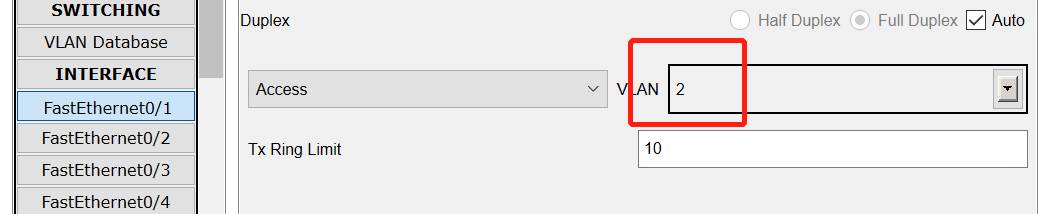

    • 配置端口与虚拟网络的对应关系
      •
      • 配置为PC1、PC2、PC5、PC6连接至VLAN2范围内的端口，PC3、PC4连接至VLAN3范围内的端口

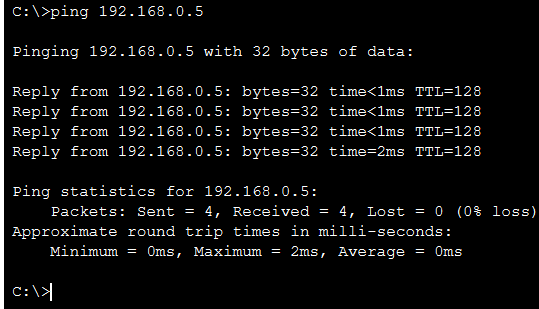

• 测试连通性，方法同上个实验，在PC终端使用ping命令

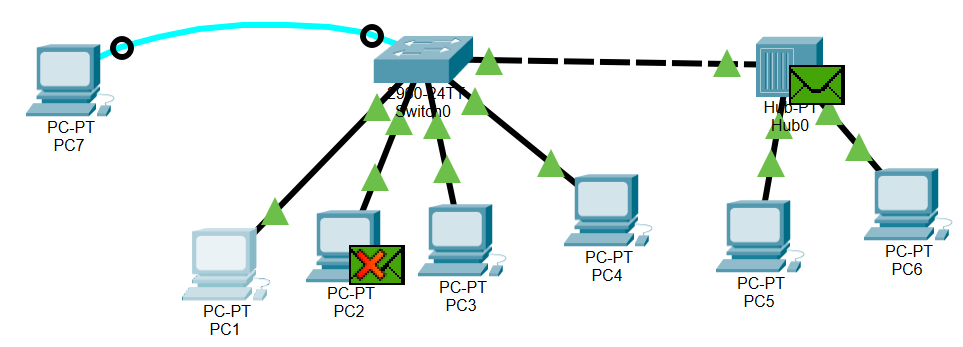

• 打开仿真模式，测试处在相同虚拟网络和不同虚拟网络之间终端的连通性

第4节 实验结果

• PC1连接PC5，连接成功

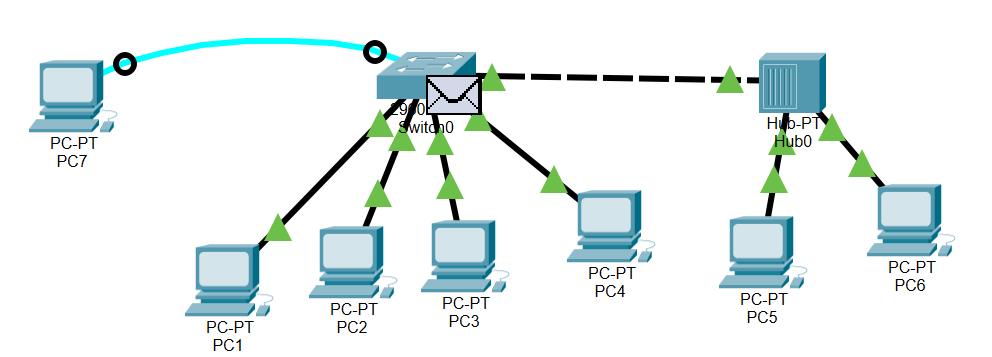

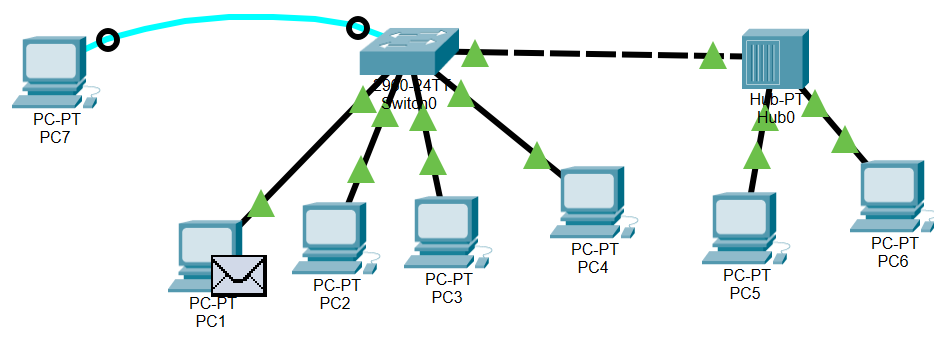

  1. PC1发送信息至交换机

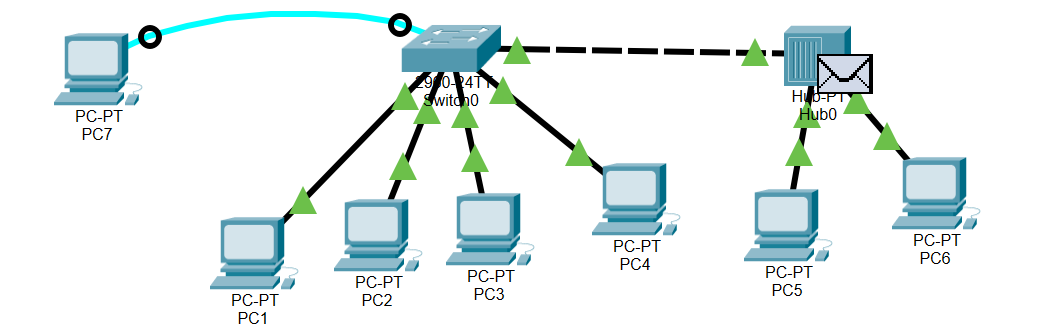

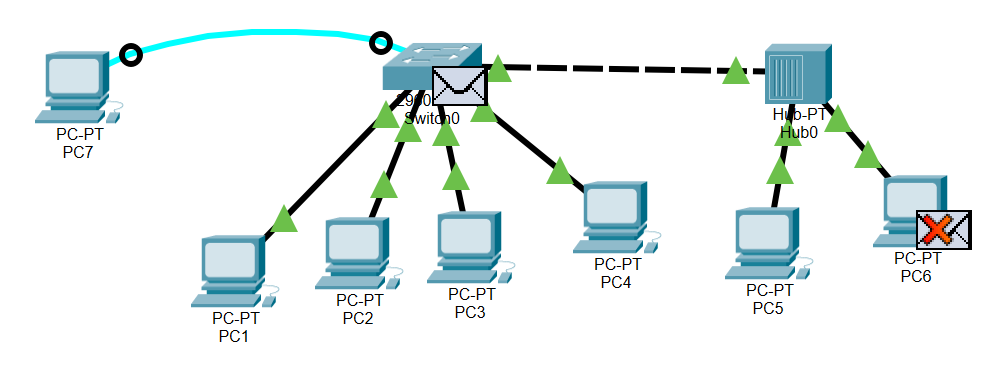

  2. 交换机向处在同一个VLAN（VLAN2）内的终端发送信息，由终端辨认目的地址是否吻合

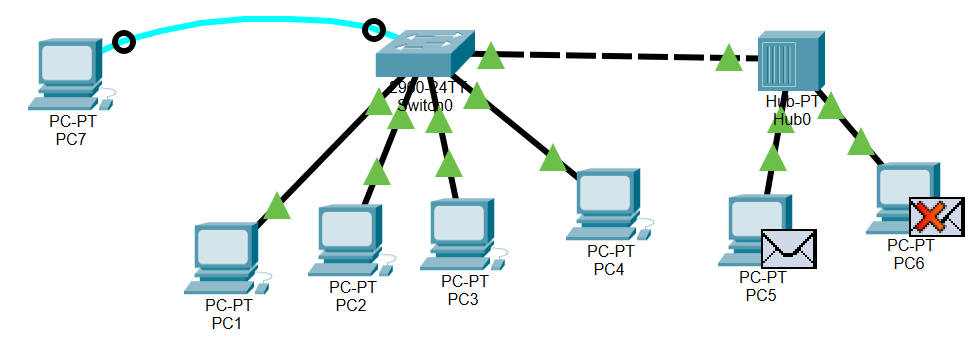

  3. 消息在同一个VLAN内继续传播

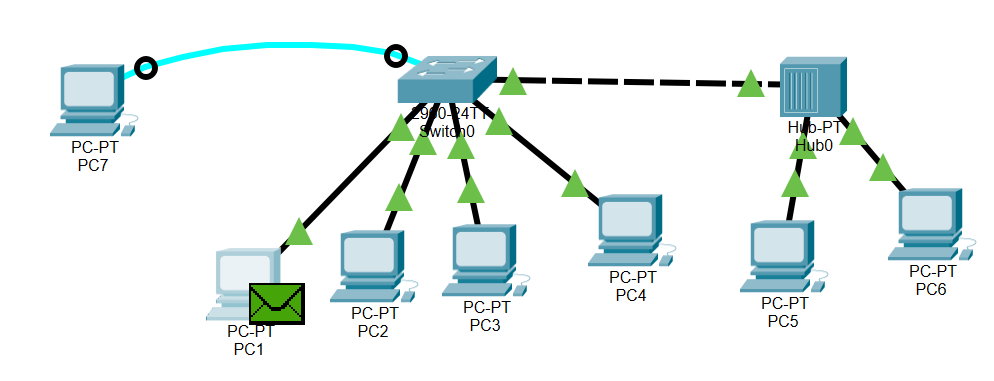

4. PC1接收到PC5传回来的信息，显示ping通

<img src="/images/大三上/网技/第一次实验/image-20201014132840869.png" alt="image-20201014132840869" style="zoom:33%;" />

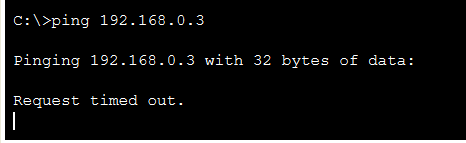

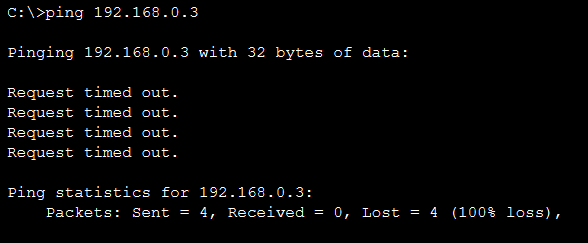

• PC1连接PC3，连接失败


  1. PC1发送信息至交换机

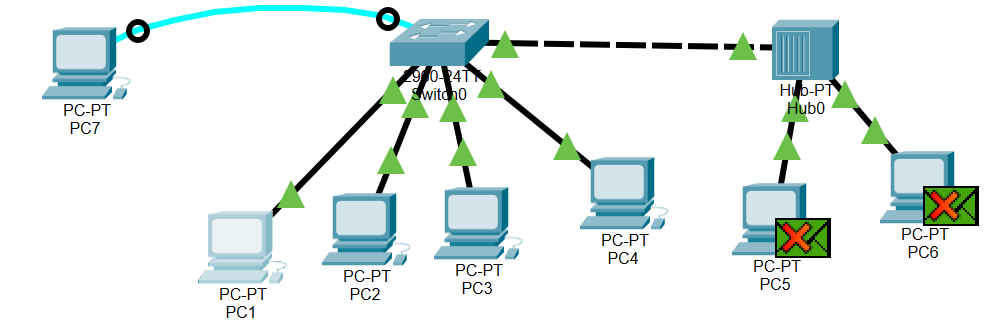

  2. 交换机将消息发送给相同VLAN内的终端

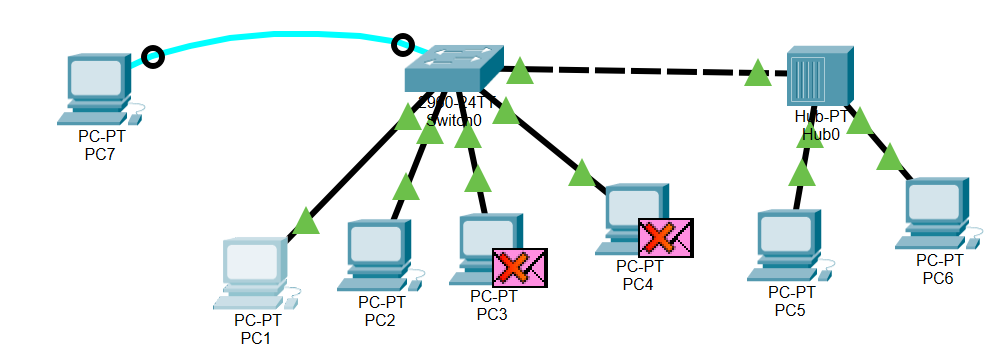

  3. 交换机不能向PC3和PC4发送消息



  4. 数据报不断在线路内传递，始终不能传递至正确位置，PC1也不能收到正确的返回数据报
