网络技术与应用第二次实验报告

[TOC]

实验内容说明

作业题目：综合性实验（1） 利用WinPcap编程捕获数据包

作业说明：

（1）了解WinPcap（或LibPcap、NPcap）的架构。
（2）学习WinPcap（或LibPcap、NPcap）的设备列表获取方法、网卡设备打开方法，以及数据包捕获方法。（3）学习多线程（或多进程）程序编写方法。
（4）通过WinPcap（或LibPcap、NPcap）编程，实现本机的数据包的捕获，显示以太帧的源地址、目的地址和帧类型/长度。
（5）捕获的数据报不要求硬盘存储，但应以简单明了的方式在屏幕上显示。必显字段包括源MAC地址、目的MAC地址、帧类型/长度。
（6）编写的程序应结构清晰，具有较好的可读性。

实验准备

（1）WinPcap架构。

WinPcap是一个win32平台下的数据报捕获体系架构，它的主要功能是进行数据报捕获和网络分析。它包含了

• 内核级别的包过滤：在操作系统内核中运行Netgroup Packet Fileter(NPF)设备驱动程序来与网络接口驱动直接交互。NPF提供了数据包捕获与发送的基本特性，同时也提供了一个可编程的过滤系统。可以用于限制一个会话，只捕获特定的网络数据包。

• 低层次的动态链接库（packet.dll）：提供底层API，可以用来直接访问驱动程序的函数，提供一个独立于微软的不同操作系统的编程接口。

• 高级别系统无关的函数库（wpcap.dll）：提供与其它系统下的pcap程序（如libpcap）的兼容性。

本次实验将利用WinPcap高级别系统无关函数库中提供的函数对流经网卡的数据包进行捕获。

一般利用WinPcap捕获数据报需要经过3个步骤

1. 获取设备列表
2. 打开网络接口
3. 在打开的网络接口卡上捕获网络数据包

（2）WinPcap的设备列表获取方法、网卡设备打开方法，以及数据包捕获方法。

==获取设备列表==

函数原型与参数解析：

int pcap_findalldevs_ex(
	//指定从哪里获得接口列表，该函数可以获取本机、远程设备和文件的网络接口列表
    //如果希望得到本机的网络接口列表，可以使用PCAP_SRC_IF_STRING常数
    char* source;
    //在获取远程设备的网络接口列表时，如果远程设备需要认证，则需要使用该参数
    //该参数对获取本机的网络接口列表没有任何意义，给NULL即可
    struct pcap_rmtauth auth,
    //函数成功返回后，该参数指向获取的网络接口列表的第一个元素，列表中的所有元素都是一个pcap_if_t结构
    pcap_if_t **alldevs,
    //用户定义的存放错误信息的缓冲区，缓冲区长度不饿能小于PCAP_ERRBUF_SIZE
    char* errbuf;
)

返回值：

调用发生错误时，返回-1，具体错误信息输出到errbuf中
调用成功时返回0

pcap_if_t结构

结构定义：

Typedef struct pcap_if pcap_if_t;

/*
 * Item in a list of interfaces.
 */
struct pcap_if {
	struct pcap_if *next;//指向下一个网卡
	char *name;		/* name to hand to "pcap_open_live()" *///网卡名
	char *description;	/* textual description of interface, or NULL */
	struct pcap_addr *addresses;//IP地址，一块网卡上可能有很多个IP地址，使用链表格式存储
	bpf_u_int32 flags;	/* PCAP_IF_ interface flags */
};

释放设备列表

函数原型:

void pcap_freealldevs(pcap_if_t* alldevs);

==打开网络接口==

在对某一个网络接口卡进行监听之前，首先需要将其打开

函数原型与参数解析：

pcap_t *pcap_open(
    const char *source, //指向需要打开的网络接口卡的名字
    int snaplen, //获取数据报的最大长度
    int flags, //指定以核中方式打开网络接口设备并获取数据包，最常用的时PCAP_OPENFLA_PROMISCUOUS,它通知系统以混杂模式打开网络接口设备
    int read_timeout, //数据包捕获函数等待一个数据包的最大时间，如果该段时间内没有捕获到数据包，将以0值返回
    struct pcap_rmtauth *auth,//捕获本机时设为NULL
    char *errbuf//用户自定义的存放错误信息的缓冲区
);

返回值：

调用出错时返回NULL
成功时返回一个指向pcap_t的指针

==在打开的网络接口卡上捕获网络数据包==

函数原型与参数解析：

int pcap_next_ex(
    pcap_t * p,
    struct pcap_pkthdr ** pkt_header,//数据包头部基本信息，捕获时间、长度等
    const u_char ** pkt_data//数据包具体内容
);

返回值

正确捕获到数据包，返回1，pkt_header保存数据包基本信息，pkt_data指向捕获数据包的完整数据
没有捕获到信息，返回0，超过参数read_timeout限制，此时pkt_header和pkt_data均不可用
调用过程中发生错误，返回-1

（3）多线程（或多进程）编程

函数原型与参数解析：

HANDLE
WINAPI
CreateThread(
    _In_opt_ LPSECURITY_ATTRIBUTES lpThreadAttributes,//NULL
    _In_ SIZE_T dwStackSize,//NULL
    _In_ LPTHREAD_START_ROUTINE lpStartAddress,//线程函数名
    _In_opt_ __drv_aliasesMem LPVOID lpParameter,//函数参数
    _In_ DWORD dwCreationFlags,//0
    _Out_opt_ LPDWORD lpThreadId//线程标号
    );

样例：

//全局变量
//多线程
HANDLE hThread;
DWORD dwThreadId;

//主函数
while (1)
	{
    for (pcap_if_t* d = alldevs; d != NULL; d = d->next)
	{
			hThread = CreateThread(NULL, NULL, handlerRequest, LPVOID(d->name), 0, &dwThreadId);
        //执行完一个线程函数后等待500ms
			WaitForSingleObject(hThread, 500);
		}
	}

DWORD WINAPI handlerRequest(LPVOID lparam)
{
	char* name = (char*)lparam;//接受参数
	get_info(name);//执行过程
	return 0;//返回值
}

实验步骤

目的：通过WinPcap（或LibPcap、NPcap）编程，实现本机的数据包的捕获，显示以太帧的源地址、目的地址和帧类型/长度。

• 环境的配置与头文件和库

  • 在官网http://www.winpcap.org下载WinPca软件和相应驱动程序```developer's pack```，执行exe文件并解压压缩包

  • 在目录WpdPack\Include\pcap目录下的pcap.h中添加一行#define WIN32

    • 创建项目，资源管理器的资源文件->添加->导入现有项，添加WpdPack目录下的两个lib文件：Packet.lib和wpcap.lib

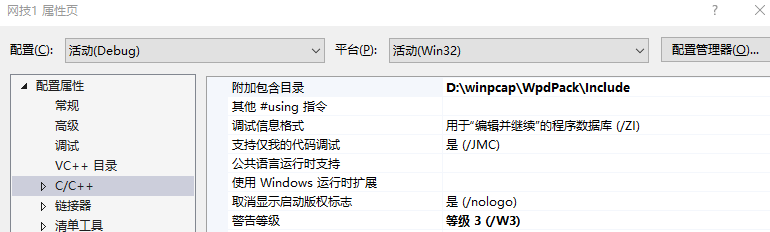

  • 在项目->属性->C/C++中将winpcap\WpdPack\Include添加到附加包含目录

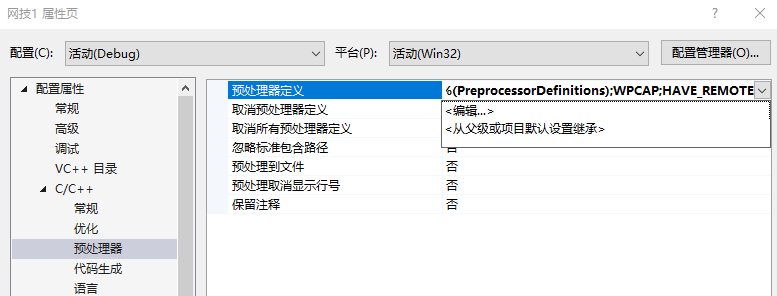

  • 将WPCAP和HAVE_REMOTE两个标号添加到预处理器定义中



    • 在程序中引入相应的包和库。注意，#include "pcap.h"后不需要再引入iostream、stdio.h等头文件

      include "pcap.h" #pragma comment(lib,"ws2_32.lib")//链接ws2_32.lib库文件到此项目中

• 数据结构的定义，数据分为帧首部和IP首部，其中帧首部的目的地址、源地址和帧长度/类型是我们本次实验需要捕获并显示的内容。

  并且，C语言变量以4bytes对齐，不足4bytes的变量编译器自动填充，所以，为了方便数据类型的转换，设置为以1字节对齐。例如，对于类型FrameHeader_t，如果以1bytes对齐，一个该类型变量将占用6+6+2=14bytes，若以4bytes对齐，将补齐为16字节。

  #pragma pack(1)//以1byte方式对齐 typedef struct FrameHeader_t {//帧首部 BYTE DesMAC[6];//目的地址 BYTE SrcMAC[6];//源地址 WORD FrameType;//帧类型 }frameHeader_t; typedef struct IPHeader_t {//IP首部 BYTE Ver_HLen; BYTE TOS; WORD TotalLen; WORD ID; WORD Flag_Segment; BYTE TTL; BYTE Protocol; WORD Checksum; ULONG SrcIP; ULONG DstIP; }IPHeader_t; typedef struct Data_t {//包含帧首部和IP首部的数据包 FrameHeader_t FrameHeader; IPHeader_t IPHeader; }Data_t; #pragma pack()//恢复4bytes对齐

• 获取本机设备列表

  //PCAP_SRC_IF_STRING为const char* 型，需要转换为char*类型 char *pcap_src_if_string = new char[strlen(PCAP_SRC_IF_STRING)]; strcpy(pcap_src_if_string, PCAP_SRC_IF_STRING);

  void find_alldevs() //获取本机的设备列表 { //该函数第一个参数类型为char*类型 //使用pcap_findalldevs_ex函数，将设备列表存储到alldevs中 if (pcap_findalldevs_ex(pcap_src_if_string, NULL, &alldevs, errbuf) == -1) { //如果出现错误，则打印错误信息 printf("%s", "error"); } }

• 用pcap_open函数打开特定网络接口卡

  //指定网卡名称 pcap_t* p = pcap_open(name, 65536, PCAP_OPENFLAG_PROMISCUOUS, 100, NULL, errbuf); if (p == NULL) { printf("error"); return; }

• 利用函数pcap_next_ex捕捉网卡信息，并将数据内容信息存储再pkt_data中，如果成功捕获，则返回1

  pcap_pkthdr* pkt_header; const u_char* pkt_data; int rtn = pcap_next_ex(p, &pkt_header, &pkt_data);

• 为了便于信息提取，需要将捕获到的char*类型数据pkt_data转换为Data_t类型

  //printf("%s\t%s\n", d->name, d->description); Data_t* IPPacket; //WORD RecvChecksum; IPPacket = (Data_t*)pkt_data;

• 对于源MAC地址和目的MAC地址的打印，由于FrameHeader.DesMAC和SrcMAC为byte类型数组，需要将其元素以16进制数的形式打印

  //输出目的MAC地址 printf( "目的MAC地址："); for (int i = 0; i < 6; i++) { printf("%02x", IPPacket->FrameHeader.DesMAC[i]); } printf( " 源MAC地址:"); //输出源MAC地址 for (int i = 0; i < 6; i++) { printf("%02x", IPPacket->FrameHeader.SrcMAC[i]); }

• 由于网络序和主机b序采用的大小端约定不同，所以对于WORD类型的帧类型/长度，需要使用ntohs函数转换

  printf( " 帧类型/长度："); //ntohs((u_short)IPPacket->FrameHeader.FrameType); printf("%02x", ntohs(IPPacket->FrameHeader.FrameType)); printf("H\n");

• 为了同时监听所有网卡，需要使用多线程编程

  //线程函数定义 DWORD WINAPI handlerRequest(LPVOID lparam) { char* name = (char*)lparam; get_info(name);//监听网卡，捕获信息相关函数 return 0; }

  //线程函数调用 while (1) {for (pcap_if_t* d = alldevs; d != NULL; d = d->next) { hThread = CreateThread(NULL, NULL, handlerRequest, LPVOID(d->namec), 0, &dwThreadId); //延迟，减少无用的线程以减小CPU负担 WaitForSingleObject(hThread, 500); } }

• 关闭网卡

  pcap_freealldevs(alldevs);

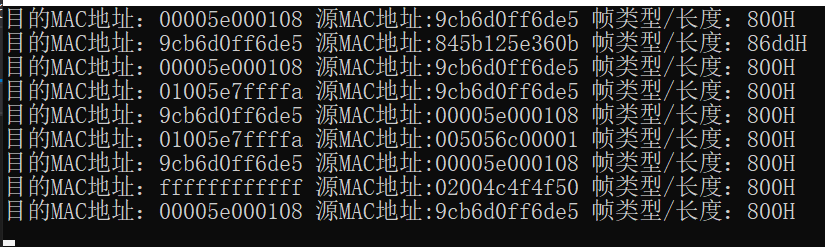

实验结果

其中

• 类型/长度=0800H，指定是IP类型数据报
• 目的MAC地址=ff:ff:ff:ff:ff:ff，是指广播发送
